Electratherm เครื่องผลิตกระแสไฟฟ้าจากความร้อนเหลือทิ้ง นวัตกรรมเพื่อความยั่งยืน

Electratherm เครื่องผลิตกระแสไฟฟ้าจากความร้อนเหลือทิ้งนวัตกรรมเพื่อความยั่งยืน



Electratherm ผลิตภัณฑ์ระบบวิศวกรรมเพื่อความยั่งยืนจากกลุ่ม BITZER ที่สามารถผลิตกระแสไฟฟ้าจากความร้อนเหลือทิ้งจากโรงงานหรืออุตสาหกรรมการผลิตของท่าน



หลักการทำงานของ Electratherm เครื่องผลิตกระแสไฟฟ้าจากความร้อนเหลือทิ้ง



Electratherm สามารถเปลี่ยนพลังงานความร้อนในน้ำร้อนที่เป็น Waste Heat ให้กลายเป็นพลังงานไฟฟ้าได้โดยใช้หลักการของ Organic Rankine Cycle หรือเรียกย่อๆว่า ORC

ORC มีรากฐานมาจากแนวคิดของ William J.M. Rankine วิศวกรชาวสกอตช์ซึ่งเป็นผู้คิดค้นวิธีการเปลี่ยนพลังงานความร้อนเป็นพลังงานกลและถูกพัฒนาต่อยอดในภายหลังให้เปลี่ยนพลังงานกลเป็นพลังงานไฟฟ้าอีกทีหนึ่ง



หลักการทำงานของ Electratherm



ภายในเครื่อง Electratherm จะมีวรจรการไหลเวียนของสาร R245fa ซึ่งเป็นสารอินทรีย์ (Organic) ชนิดหนึ่งซึ่งมีคุณสมบัติการถ่ายเทความร้อนสูง  ขั้นตอนแรก  Pump จะขับดันสาร R245fa เข้าไปสู่ Heat Exchanger 2 ตัวเพื่อรับความร้อนจากน้ำร้อนที่เป็น Waste Heat    เมื่อสาร R245fa ได้รับความร้อนก็จะเดือดกลายเป็นไอที่มีความดันสูง

หลังจากนั้นไอของสาร R245fa จะไหลเข้าไปปั่น Twin-Screw Expander ให้หมุน   เพลาของ Twin-Screw Expander จะเชื่อมต่อกับเพลาของเครื่องกำเนิดไฟฟ้าทำให้เครื่องกำเนิดไฟฟ้าหมุนตาม   เมื่อเพลาของเครื่องกำเนิดไฟฟ้าซึ่งเป็นแม่เหล็กหมุนตัดกับขดลวด   จะเกิดการเหนี่ยวนำกระแสไฟฟ้าให้เกิดขึ้นที่ขดลวด   เราจึงได้กระแสไฟฟ้าไปใช้งาน

โดยที่เครื่องกำเนิดไฟฟ้าของ Electratherm ต้องการพลังงานสำหรับจ่ายให้ Pump สำหรับหมุนเวียนสารทำความเย็นเพียงเล็กน้อย   พลังงานไฟฟ้าที่เหลือสามารถนำไปใช้ประโยชน์อย่างอื่นได้

หลังจากไอของสาร R245fa ทำหน้าที่ปั่น Twin-Screw Expander แล้ว   สาร R245fa จะมีอุณหภูมิและความดันลดลง   ระบบจะทำให้สาร R245fa ควบแน่นกลายเป็นของเหลวอีกครั้งเพื่อให้ปริมาตรของสาร R245fa ลดลง     เมื่อปริมาตรของสาร R245fa ลดลง  ระบบจึงสามารถใช้ปั๊มซึ่งกินพลังงานน้อยเพื่อขับดันสาร R245fa เข้าไปสู่ Heat Exchanger ในขั้นตอนแรกอีกครั้งหนึ่ง

Pump จะขับดันสาร R245fa เข้าไปสู่ Heat Exchanger 2 ตัวเพื่อรับความร้อนจากน้ำร้อนที่เป็น Waste Heat    เมื่อสาร R245fa ได้รับความร้อนก็จะเดือดกลายเป็นไอที่มีความดันสูงและเข้าไปปั่น Twin-Screw Expander และเครื่องกำเนิดไฟฟ้าเป็นวัฎจักรเช่นนี้ไปเรื่อยๆ

เครื่องกำเนิดไฟฟ้าของ Electratherm จำเป็นต้องได้รับการระบายความร้อนเพื่อควบแน่นสารทำความเย็นและ Electratherm มีเครื่องระบายความร้อนด้วยอากาศ (Radiator) สำหรับทำหน้าที่นี้

เครื่องกำเนิดไฟฟ้าของ Electratherm จะเชื่อมต่อกับแหล่งพลังงานความร้อนเหลือทิ้ง (Waste Heat) และเครื่องระบายความร้อน

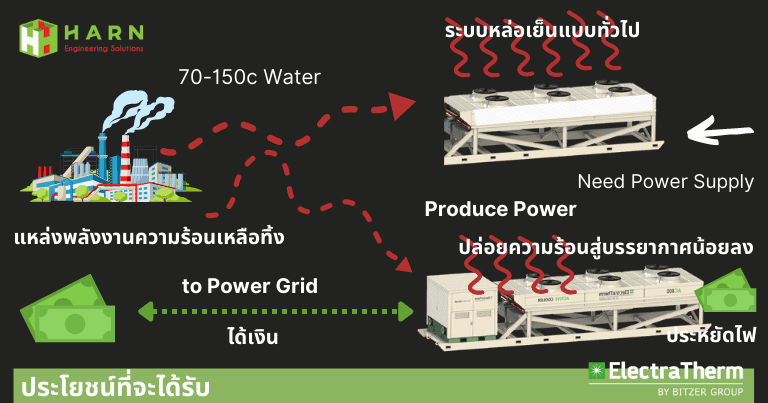

ประโยชน์ที่ได้รับจาก Electratherm เครื่องผลิตกระแสไฟฟ้าจากความร้อนเหลือทิ้ง



1. ได้พลังงานไฟฟ้ามาฟรีจากพลังงานความร้อนเหลือทิ้ง
2. เครื่องระบายความร้อนไม่ต้องรบกวนพลังงานจากอาคาร เนื่องจากได้รับพลังงานไฟฟ้าฟรีจากเครื่อง Electratherm
3. โรงงานปล่อยความร้อนสู่บรรยากาศน้อยลง





หากโรงงานหรืออุตสาหกรรมของคุณมีข้อมูลเหล่านี้

• น้ำร้อนเหลือทิ้งที่มีอุณหภูมิ 70 – 150c
• Flow Rate ของน้ำร้อนเหลือทิ้ง



คุณสามารถผลิตเงินได้จาก Electratherm เครื่องผลิตกระแสไฟฟ้าจากความร้อนเหลือทิ้งนวัตกรรมเพื่อความยั่งยืน HARN ยินดี

สำรวจและศึกษารายละเอียดให้แก่ท่านครับ เพียง ติดต่อเรา
